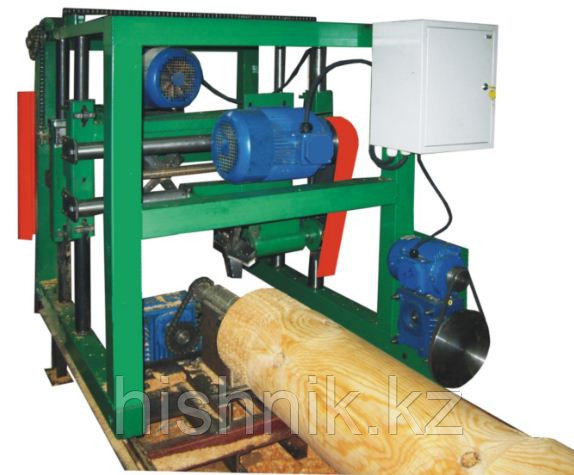

Оцилиндровочный станок ОЦС-260 предназначен для оцилиндровки, бревен диаметром до 330 мм. Станок представляет собой портал, с двумя подвижными каретками.На каждой каретке смонтирован фрезерный узелкоторый приводится в действие от электродвигателя 7.5 кВт. Портал движется по направляющим вдоль заготовки закрепленной в центрах . Механизм вращения бревна включает в себя переднюю и заднюю бабку. Передняя приводная бабка закреплена неподвижно. Задняя бабка легко перемещается на нужную длину заготовки 3, 4, 6 м.
Оцилиндровка бревна выполняется одной фрезой за несколько проходов в зависимости от диаметра заготовки. Частота вращения заготовки 56 об/мин. Скорость перемещения станка изменяется плавно от 0 до 3 м/мин, предусмотрена быстрая перенастройка на ручную подачу .Выборка монтажного паза производится аналогичной фрезой смонтированной на второй каретке. Для выборки паза, оцилиндрованное бревно фиксируется в центрах неподвижно. Оцилиндровочный станок комплектуется люнетом для улучшения геометрии получаемых изделий небольших диаметров.
Нарезание чашки выполняется с помощью фрезы для оцилиндровки находящейся на первой каретке. Фреза перемещается вручную винтовой передачей.
Оцилиндровочная фреза диаметром более 200 мм может выполнять операцию оцилиндровывания до любого диаметра от 160 до 260 мм. Нарезания укладочного паза и выборка чашки выполняется фрезами диаметром равным диаметру полученного цилиндра. Оцилиндровочный станок ОЦС-260 прост в работе.Время перенастройки на нужную операцию занимает не более 2 минут. Производительность универсального оцилиндровочного станка ОЦС-260 (6м бревно с укладочным пазом и двумя чашками) до 2,5 шт/час.
Мощность двигателя фрезы, кВт/об. Мин (2шт.) | 7,5×3000 |
Мощность двигателя подачи, кВт | 0,37 |
Мощность двигателя продольного перемещения, кВт | 1,1 |
Скорость продольного перемещения, м/мин. | 0 до 3 |
Максимальный диаметр обрабатываемого бревна, мм | 330 |
Диаметр получаемого цилиндра в чистоте, мм | 160-260 |
Частота вращения заготовки, об/мин. | 21;33;50 |
Максимальная длина обр. бревна, м | от 3 до 6 |
Пользовательские характеристики | |
---|---|
Тип системы ЧПУ станка | универсальная |
- Цена: 1 950 000 ₸
